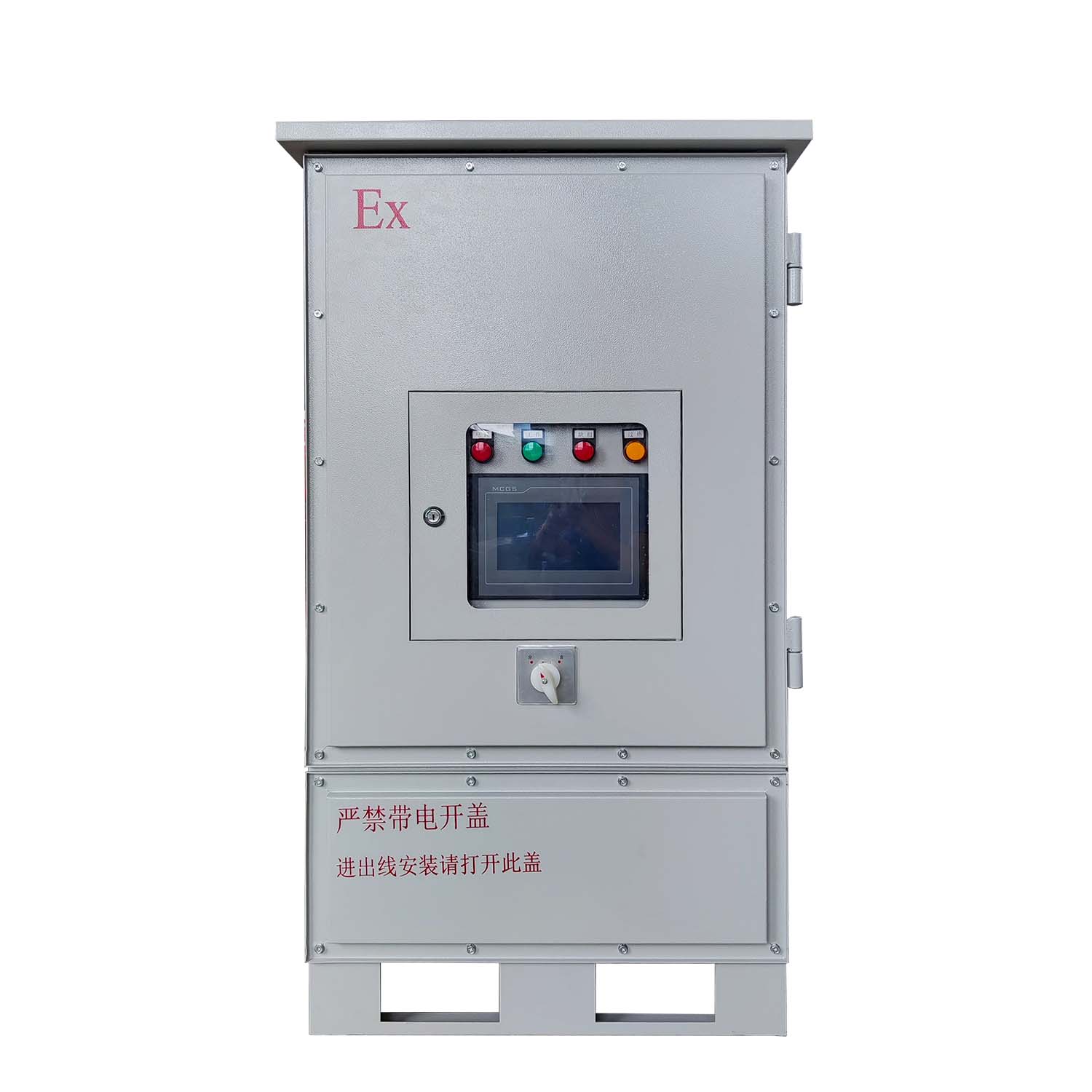

Класс взрывозащищенности источника питания

2026-01-23

Класс взрывозащищенности источника питания является ключевым показателем его безопасности в легковоспламеняющихся и взрывоопасных средах. Он включает в себя взрывозащитную маркировку (Ex) + конструктивную форму + категорию оборудования + группу газов/пыли + температурную группу + уровень защиты.

I. Анализ основных компонентов

В качестве примера рассмотрим типичную маркировку Ex d IIB T4 Gb:

Ex: Международно признанная взрывозащищенная маркировка, указывающая на соответствие оборудования стандартам взрывозащиты.

d: Взрывозащищенный тип, использующий прочный корпус для изоляции внутренних взрывов и предотвращения их распространения во внешнюю среду.

IIB: Категория оборудования предназначена для работы в средах, не связанных с угольными шахтами, подходит для умеренно опасных газов, таких как этилен (уровень IIC — самый высокий, подходит для водорода и ацетилена).

T4: Температурная группа, максимальная температура поверхности оборудования составляет ≤135℃ (уровень T6 — самый безопасный, ≤85℃). Gb: Уровень защиты, подходит для Зоны 1 (зоны, где во время нормальной работы могут присутствовать взрывоопасные газы).

II. Основные классификации и стандарты

Категория оборудования

Класс I: Для подземных угольных шахт (метановая среда). Класс II: Химические и нефтяные газовые среды, разделенные на три уровня: IIA (пропан), IIB (этилен) и IIC (водород). Более высокие уровни обеспечивают большую адаптивность к риску.

Класс III: Пылевые среды, разделенные на три уровня: IIIA (летучая пыль), IIIB (мука) и IIIC (проводящая пыль).

Конструктивные формы

Взрывозащищенный тип (d): Взрывостойкий корпус, подходит для зон повышенного риска, таких как нефтехимические заводы.

Повышенная безопасность (e): Оптимизированная конструкция для предотвращения электрических искр, подходит для пылевых сред, таких как мукомольные заводы.

Искробезопасный тип (i): Ограничивает энергию цепи, подходит для маломощных устройств, таких как датчики.
